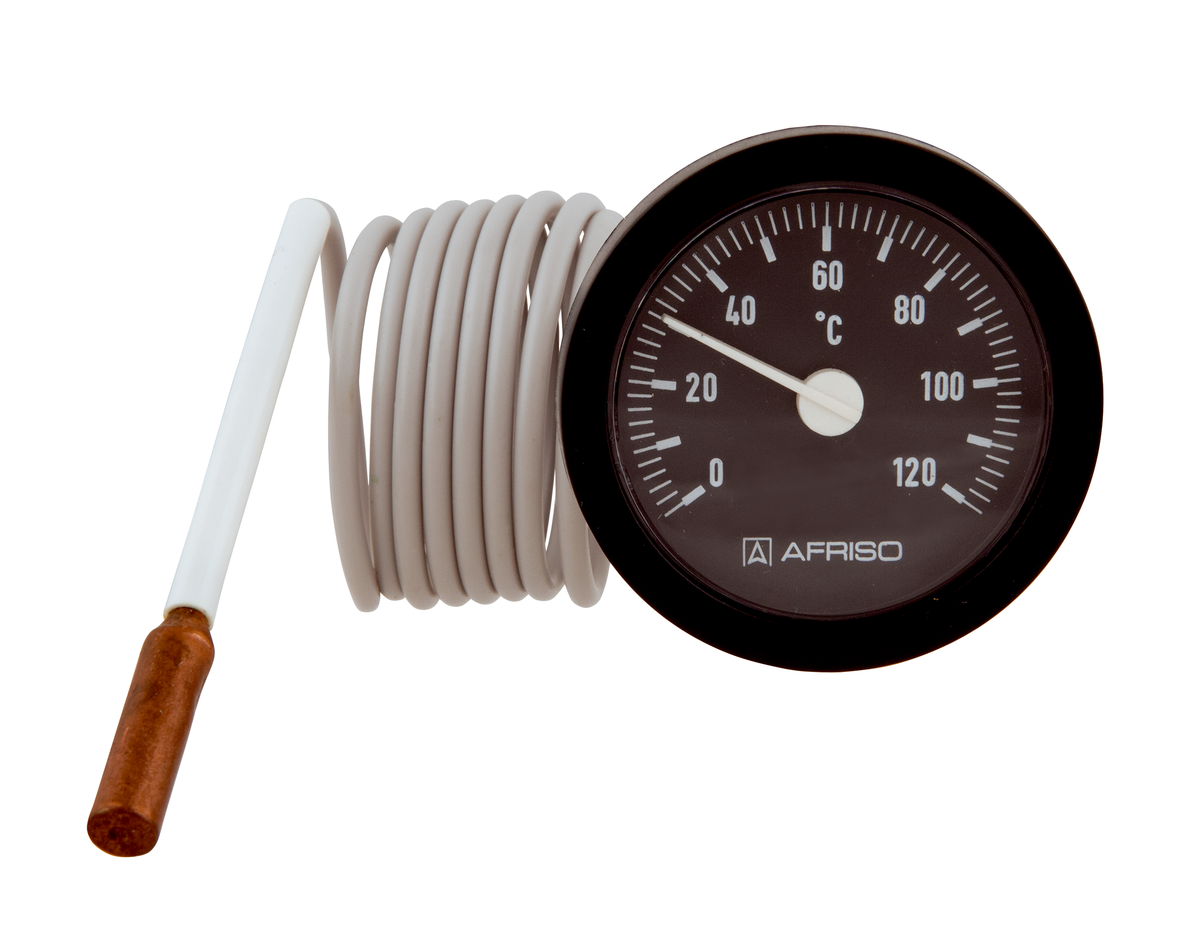

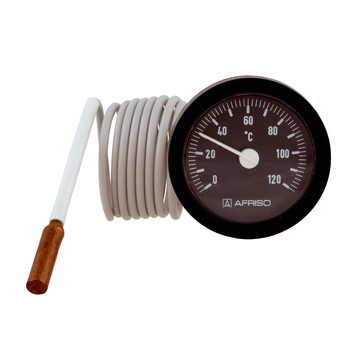

AFRISO Thermometer mit Kapillarleitung THK 52 0/120C 500mm D2105 VOR 87580 87590 87600 87610 AFRISO Thermometer mit Kapillarleitung THK 52 0/120C 500mm D2105 VOR 87580 87590 87600 87610
Thermometer mit Kapillarleitung THK 52 0/120C 500mm D2105
AFRISO Thermometer mit Kapillarleitung THK 52 0/120C 500mm D2105 VOR 87580 87590 87600 87610

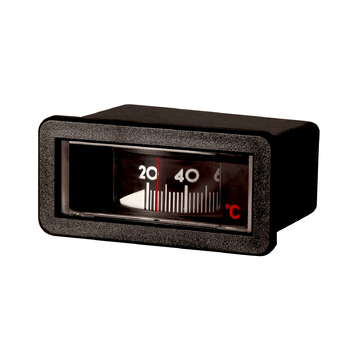

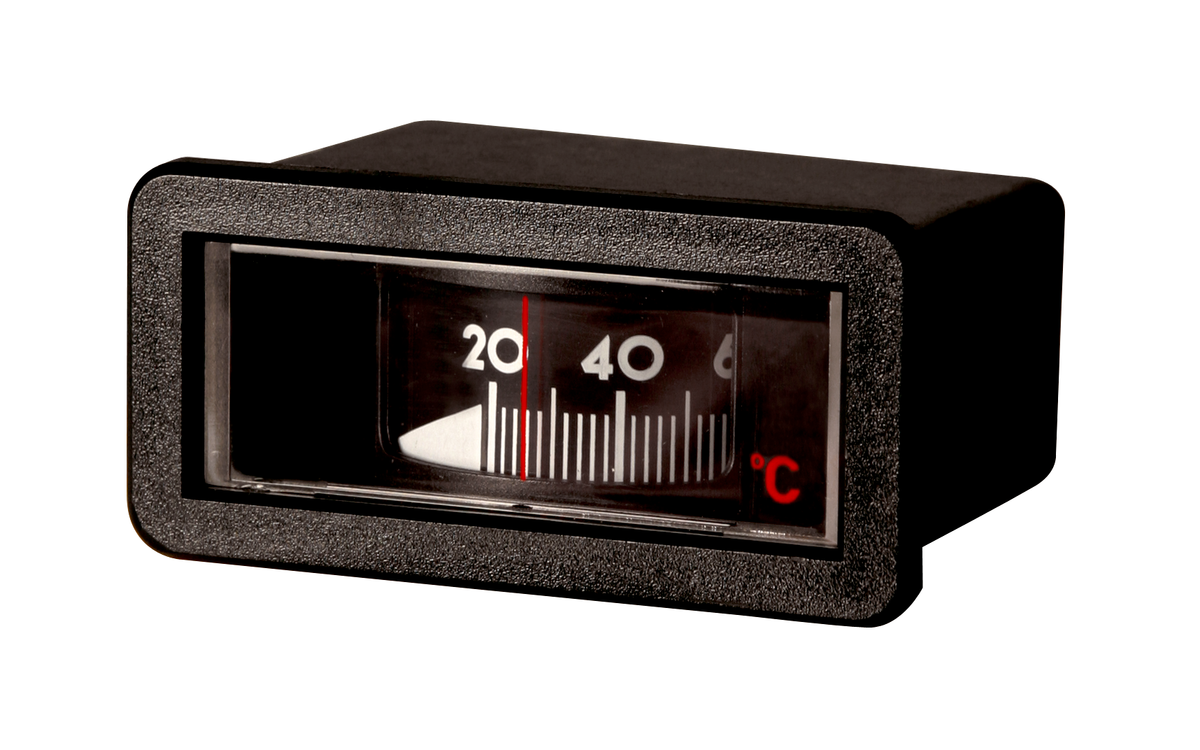

AFRISO Thermometer mit Kapillarleitung THK 58 S Cu 0/120C 1000mm D2115 SAR 87190 87200 87210 87220 AFRISO Thermometer mit Kapillarleitung THK 58 S Cu 0/120C 1000mm D2115 SAR 87190 87200 87210 87220
Thermometer mit Kapillarleitung THK 58 S Cu 0/120C 1000mm D2115
AFRISO Thermometer mit Kapillarleitung THK 58 S Cu 0/120C 1000mm D2115 SAR 87190 87200 87210 87220

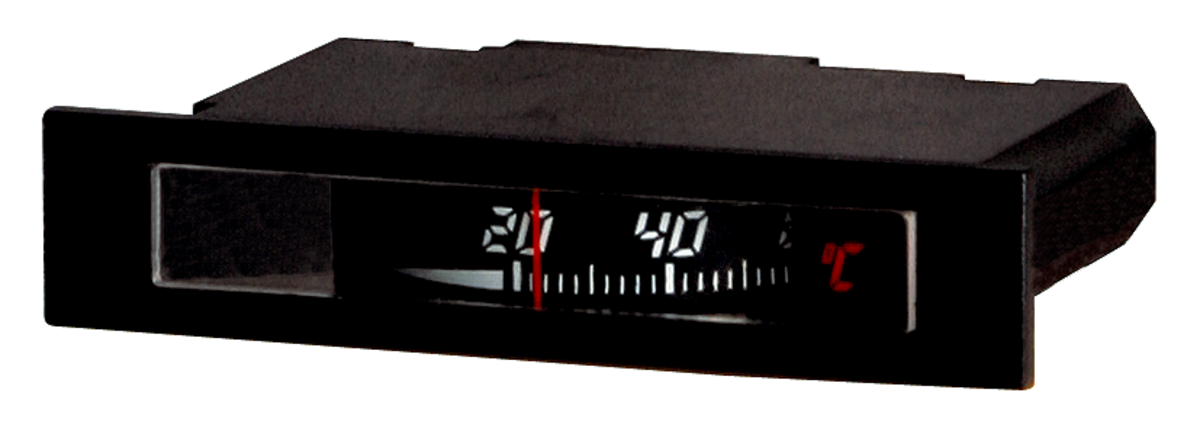

AFRISO Thermometer mit Kapillarleitung THK 171/62 S Cu 0/120C 1000mm D2115 SAR 87300 87310 87320 AFRISO Thermometer mit Kapillarleitung THK 171/62 S Cu 0/120C 1000mm D2115 SAR 87300 87310 87320
Thermometer mit Kapillarleitung THK 171/62 S Cu 0/120C 1000mm D2115
AFRISO Thermometer mit Kapillarleitung THK 171/62 S Cu 0/120C 1000mm D2115 SAR 87300 87310 87320

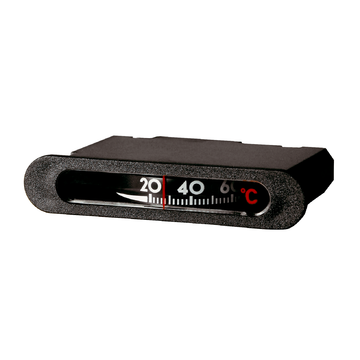

AFRISO Thermometer mit Kapillarleitung THK 181/62 S Cu 0/120C 1000mm D2115 87350 87360 87370 AFRISO Thermometer mit Kapillarleitung THK 181/62 S Cu 0/120C 1000mm D2115 87350 87360 87370
Thermometer mit Kapillarleitung THK 181/62 S Cu 0/120C 1000mm D2115
AFRISO Thermometer mit Kapillarleitung THK 181/62 S Cu 0/120C 1000mm D2115 87350 87360 87370
BEF 87400 87410 87420 87430 BEF 87400 87410 87420 87430
BEF 87400 87410 87420 87430 <div class="gallery-information"> <p> <strong>Typ THK 37</strong> </p> <p>Maße (in mm)</p> <b>Legende:</b> <ol> <li>Kapillarlänge</li> </ol> </div>
BEF 87460 87470 87480 87490 BEF 87460 87470 87480 87490
BEF 87460 87470 87480 87490 <div class="gallery-information"> <p> <strong>Typ THK 40</strong> </p> <p>Maße (in mm)</p> <b>Legende:</b> <ol> <li>Kapillarlänge</li> </ol> </div>
BEF 87520 87530 87540 87550 BEF 87520 87530 87540 87550
BEF 87520 87530 87540 87550 <div class="gallery-information"> <p> <strong>Typ THK 45</strong> </p> <p>Maße (in mm)</p> <b>Legende:</b> <ol> <li>Kapillarlänge</li> </ol> </div>
AFRISO Thermometer mit Kapillarleitung THK 52 0/120C 500mm D2105 BEF 87580 87590 87600 87610 AFRISO Thermometer mit Kapillarleitung THK 52 0/120C 500mm D2105 BEF 87580 87590 87600 87610
Thermometer mit Kapillarleitung THK 52 0/120C 500mm D2105
AFRISO Thermometer mit Kapillarleitung THK 52 0/120C 500mm D2105 BEF 87580 87590 87600 87610 <div class="gallery-information"> <p> <strong>Typ THK 52</strong> </p> <p>Maße (in mm)</p> <b>Legende:</b> <ol> <li>Kapillarlänge</li> </ol> </div>

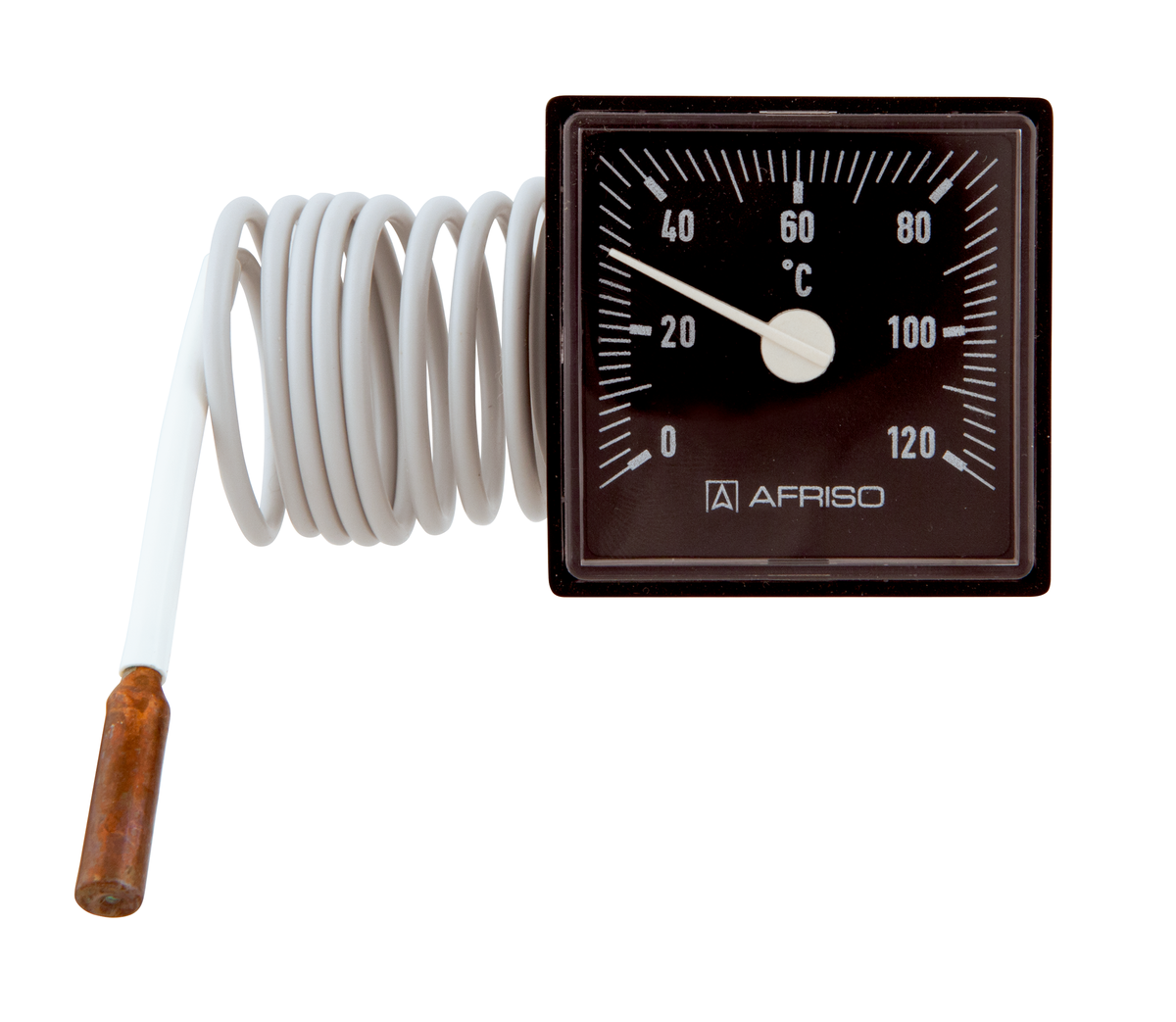

87520 87530 87540 87550 object_image_56080imagemain_dech

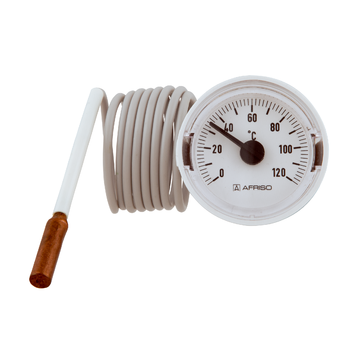

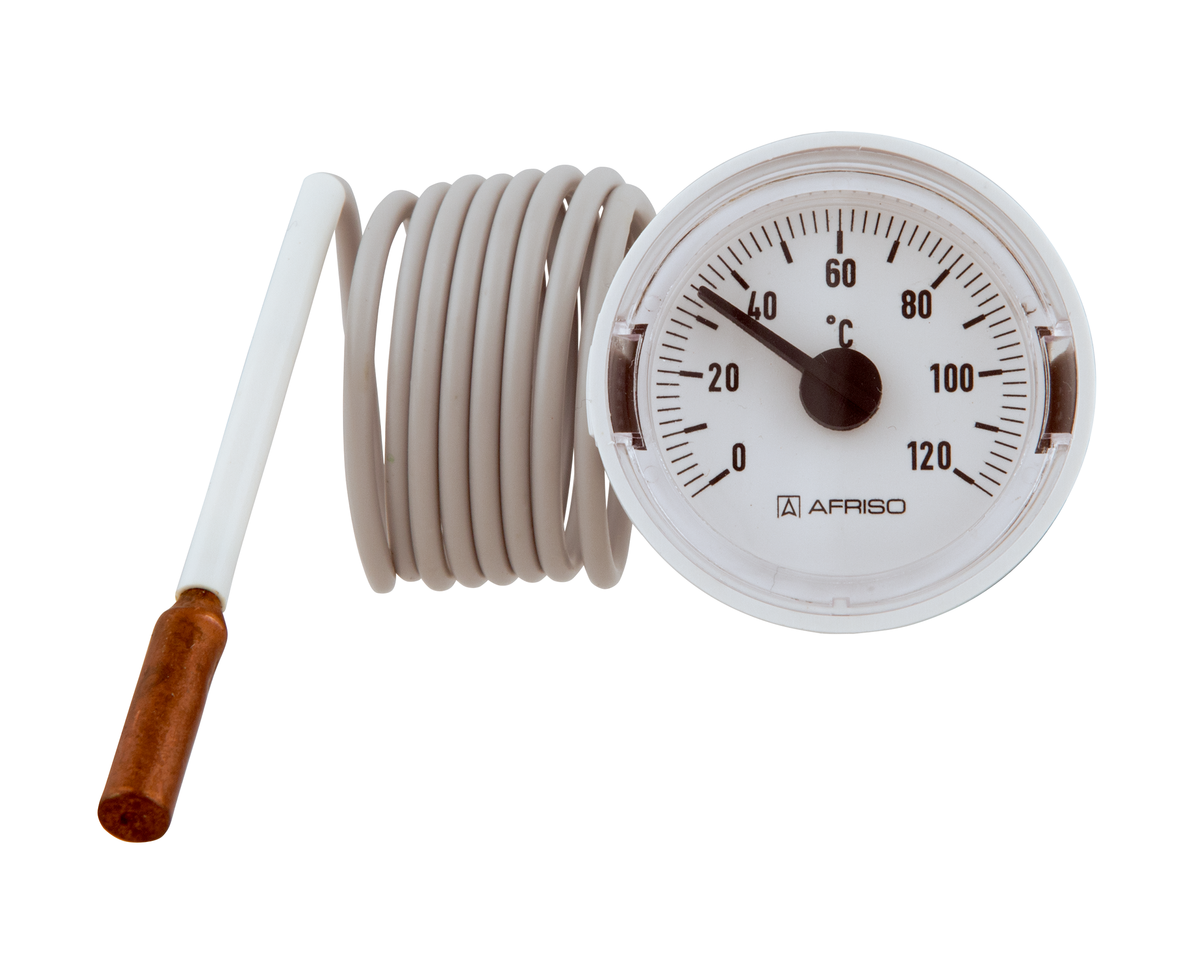

VOR 87400 87410 87420 87430

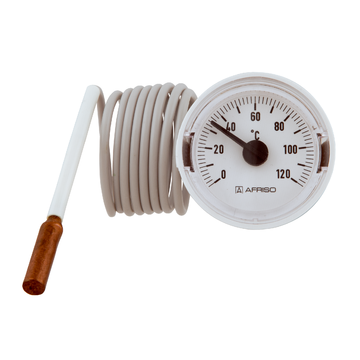

VOR 87460 87470 87480 87490
AFRISO Thermometer mit Kapillarleitung THK 52 0/120C 500mm D2105 VOR 87580 87590 87600 87610

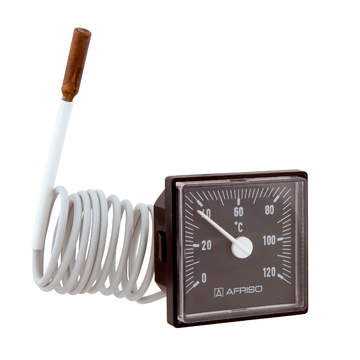

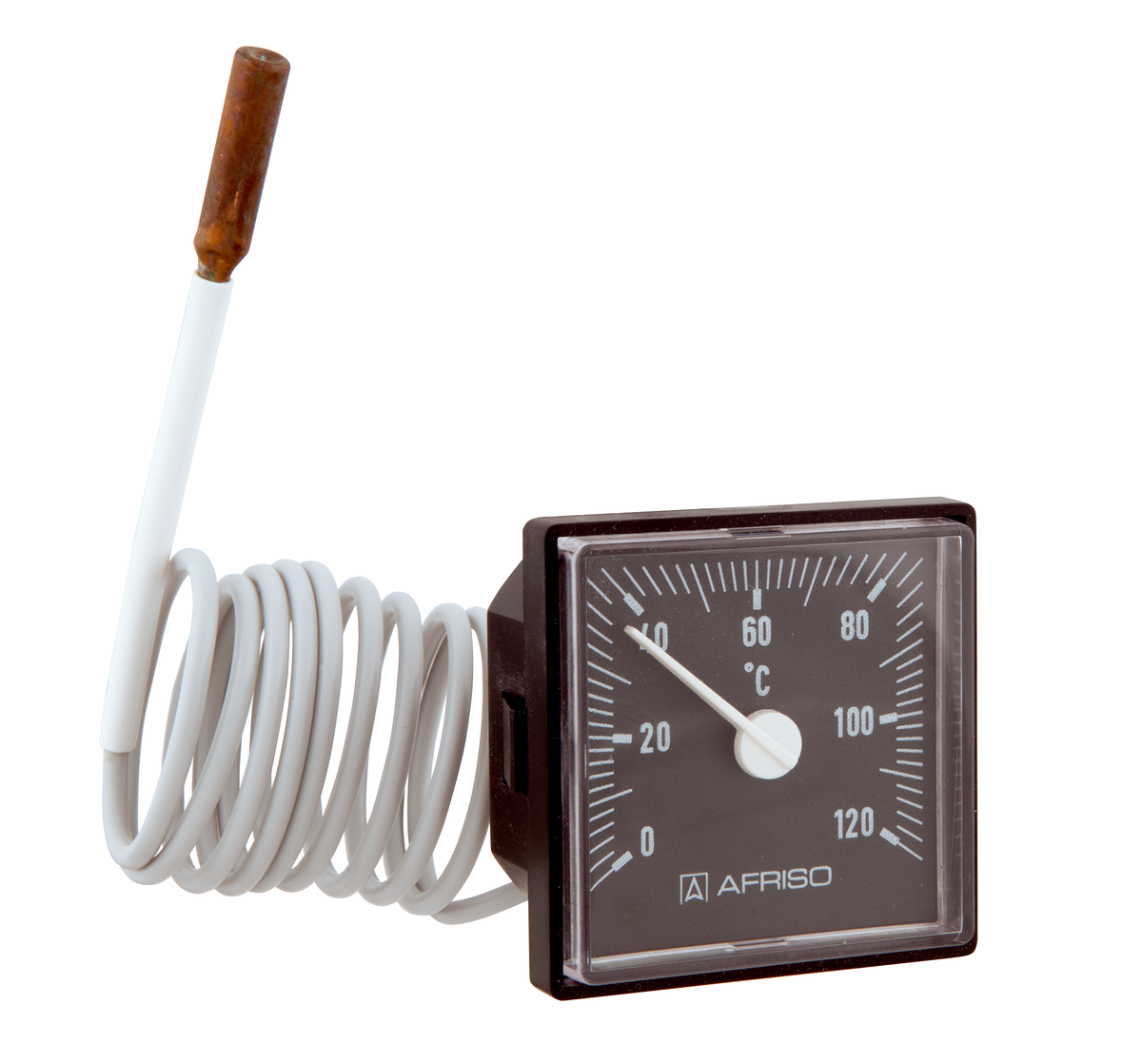

SAL 87520 87530 87540 87550
AFRISO Thermometer mit Kapillarleitung THK 58 S Cu 0/120C 1000mm D2115 SAR 87190 87200 87210 87220

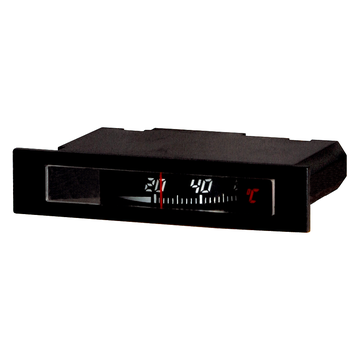

AFRISO Thermometer mit Kapillarleitung THK 171/62 S Cu 0/120C 1000mm D2115 SAR 87300 87310 87320

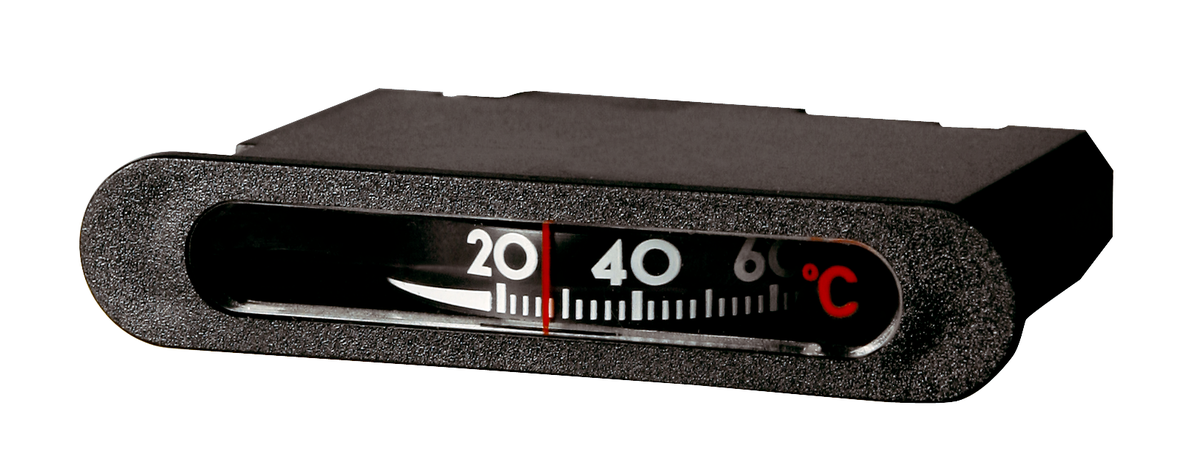

AFRISO Thermometer mit Kapillarleitung THK 181/62 S Cu 0/120C 1000mm D2115 87350 87360 87370
BEF 87400 87410 87420 87430
BEF 87460 87470 87480 87490
BEF 87520 87530 87540 87550
AFRISO Thermometer mit Kapillarleitung THK 52 0/120C 500mm D2105 BEF 87580 87590 87600 87610
Datenblatt Thermometer THK mit Kapillarleitung
AFRISO Datenblatt Thermometer THK mit Kapillarleitung

Benefits

  • Ideal für Kessel und Warmwassererzeuger
  • Korrosionsfestes, hochschlagfestes Kunststoffgehäuse
  • Viele kundenspezifische Ausführungen lieferbar

Anwendung

Heizung und Sanitär, z. B. Kessel, Warmwassererzeuger, Pufferspeicher.

Ausführungen

Nenngröße Gehäuse Übersteckring Zeiger Zifferblatt Skala Anzeigebereich Kapillarlänge Typ Art.-Nr. Merken
37 mm Grau Schwarz Weiß Schwarz 0/120 °C 500 mm THK 37 67512105
37 mm Grau Schwarz Weiß Schwarz 0/120 °C 1.000 mm THK 37 67512115
37 mm Grau Schwarz Weiß Schwarz 0/120 °C 1.500 mm THK 37 67512125
37 mm Grau Schwarz Weiß Schwarz 0/120 °C 2.000 mm THK 37 67512135
40 mm Weiß Schwarz Weiß Schwarz 0/120 °C 500 mm THK 40 67652105
40 mm Weiß Schwarz Weiß Schwarz 0/120 °C 1.000 mm THK 40 67652115
40 mm Weiß Schwarz Weiß Schwarz 0/120 °C 1.500 mm THK 40 67652125
40 mm Weiß Schwarz Weiß Schwarz 0/120 °C 2.000 mm THK 40 67652135
45 x 45 mm Schwarz Weiß Schwarz Weiß 0/120 °C 500 mm THK 45 67522105
45 x 45 mm Schwarz Weiß Schwarz Weiß 0/120 °C 1.000 mm THK 45 67522115
45 x 45 mm Schwarz Weiß Schwarz Weiß 0/120 °C 1.500 mm THK 45 67522125
45 x 45 mm Schwarz Weiß Schwarz Weiß 0/120 °C 2.000 mm THK 45 67522135
52 mm Grau Schwarz Weiß Schwarz Weiß 0/120 °C 500 mm THK 52 67502105
52 mm Grau Schwarz Weiß Schwarz Weiß 0/120 °C 1.000 mm THK 52 67502115
52 mm Grau Schwarz Weiß Schwarz Weiß 0/120 °C 1.500 mm THK 52 67502125
52 mm Grau Schwarz Weiß Schwarz Weiß 0/120 °C 2.000 mm THK 52 67502135
58 x 25 mm Schwarz – Schwarz Weiß 0/120 °C 1.000 mm THK 150/58 S 67542115
58 x 25 mm Schwarz – Schwarz Weiß 0/120 °C 1.500 mm THK 150/58 S 67542125
58 x 25 mm Schwarz – Schwarz Weiß 0/120 °C 2.000 mm THK 150/58 S 67542135
58 x 25 mm Schwarz – Schwarz Weiß 0/120 °C 3.500 mm THK 150/58 S 67542155
62 x 11 mm Schwarz – Schwarz Weiß 0/120 °C 1.000 mm THK 171/62 S 67562115
62 x 11 mm Schwarz – Schwarz Weiß 0/120 °C 1.500 mm THK 171/62 S 67562125
62 x 11 mm Schwarz – Schwarz Weiß 0/120 °C 2.000 mm THK 171/62 S 67562135
62 x 11 mm Schwarz – Schwarz Weiß 0/120 °C 1.000 mm THK 181/62 S 67582115
62 x 11 mm Schwarz – Schwarz Weiß 0/120 °C 1.500 mm THK 181/62 S 67582125
62 x 11 mm Schwarz – Schwarz Weiß 0/120 °C 2.000 mm THK 181/62 S 67582135

Blaue Art.-Nr. = Lagerware

Beschreibung Format Sprache Download / Link
Datenblatt Thermometer THK mit Kapillarleitung Datenblatt PDF
AFRISO Datenblatt Thermometer THK mit Kapillarleitung
Nenngröße
37 – 40 – 52
45 x 45 – 58 x 25 – 62 x 11
Anzeigebereich
0/120 °C
Genauigkeit/Prüfpunkt
50 °C = ± 3 °C
Messprinzip
Flüssigkeitsfüllung
Temperatureinsatzbereich
Medium:
Skalenendwert
Umgebung:
Max. 70 °C
Betriebsdruck
Drucklos
Schutzart
IP 32 (EN 60529)

Standardausführung

Anschluss
Fühler:
∅ 6 x 30 mm, ∅ 6,5 x 30 mm, ∅ 6,5 x 25 mm, Kupfer
Kapillarleitung:
Kupfer mit PVC-Mantel (R3, grau)
Zifferblatt
Kunststoff, weiß oder schwarz
Skalierung schwarz oder weiß
Zeiger
Kunststoff, schwarz oder weiß
Schwarz oder weiß
Gehäuse
Kunststoff (ABS), grau, weiß oder schwarz
Kunststoff, grau, weiß oder schwarz
Sichtscheibe
Kunststoff, eingeclipst
Ring
THK 52:
Übersteckring
Kunststoff (ABS), schwarz
Kapillarlänge
500, 1.000, 1.500, 2.000, 3.500 mm

Optionen

  • Zifferblatt mit Kundenlogo
  • Verschiedene Kapillarlängen
  • Sonderfarben für Gehäuse, Zifferblatt, Zeiger

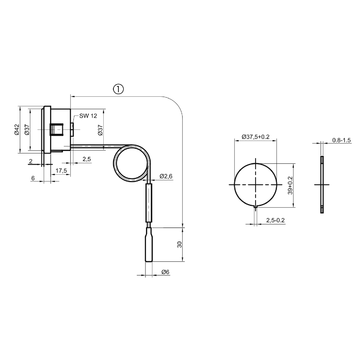

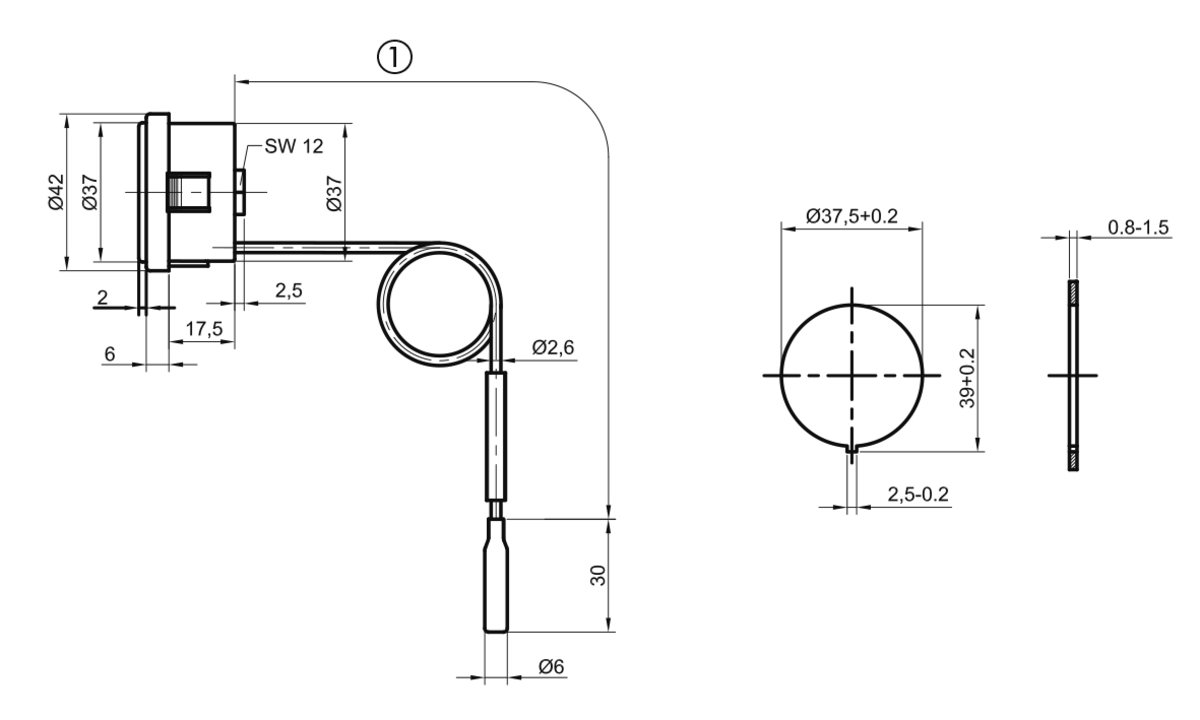

Typ THK 37
AFRISO
Typ THK 37
AFRISO
Maße (in mm)
  1. Kapillarlänge

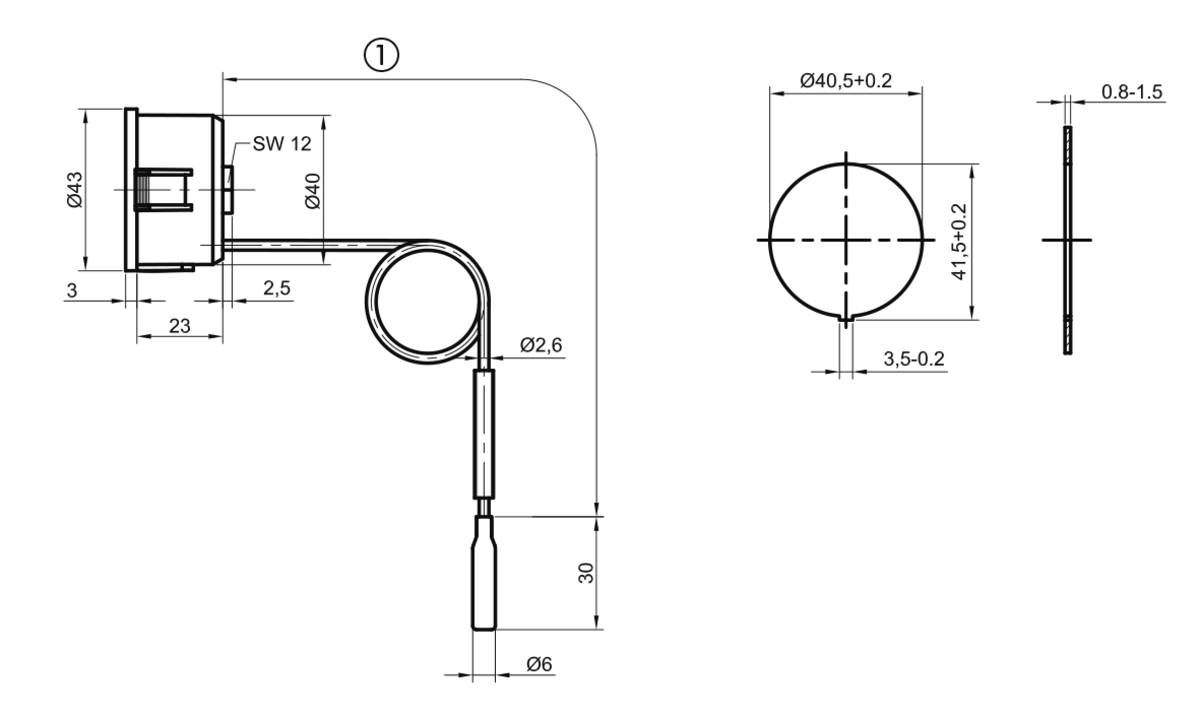

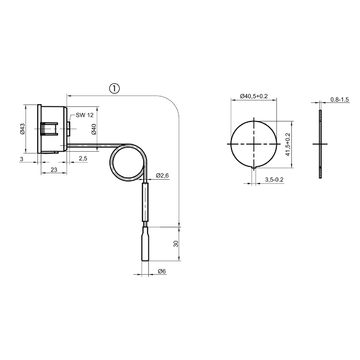

Typ THK 40
AFRISO
Typ THK 40
AFRISO
Maße (in mm)
  1. Kapillarlänge

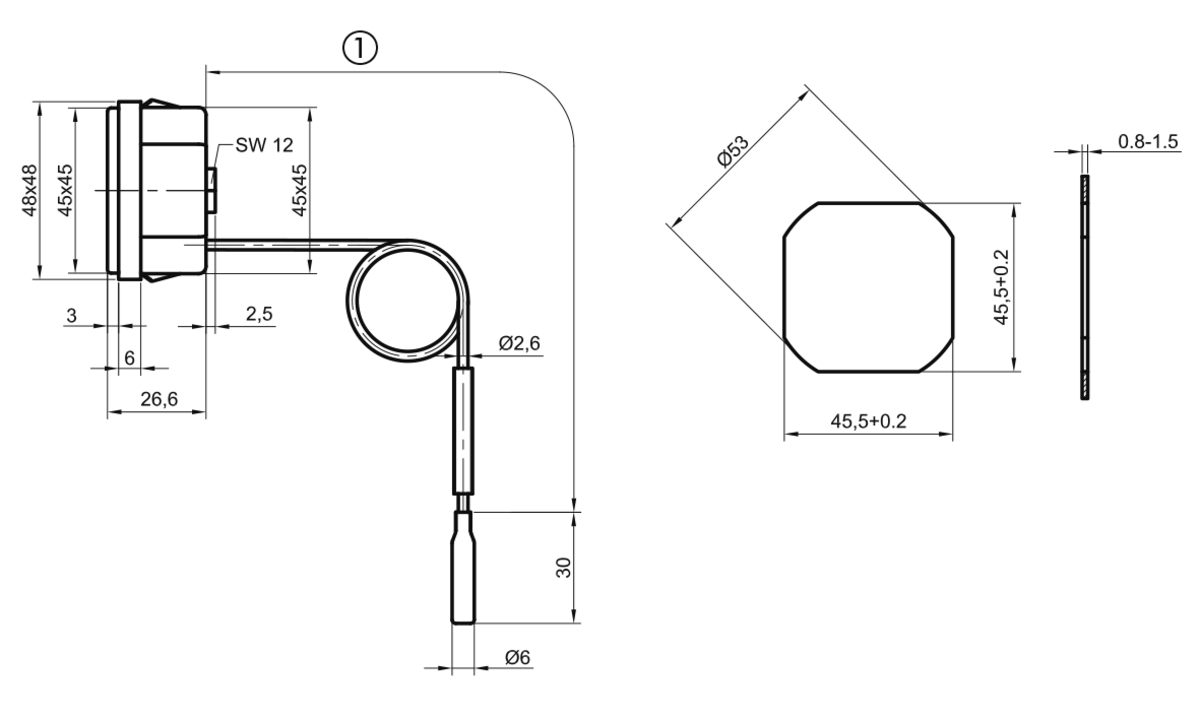

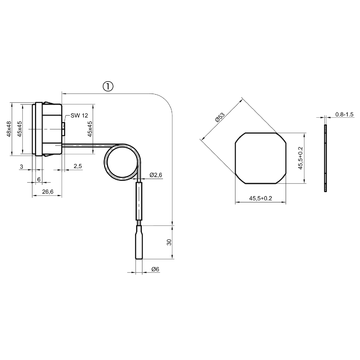

Typ THK 45
AFRISO
Typ THK 45
AFRISO
Maße (in mm)
  1. Kapillarlänge

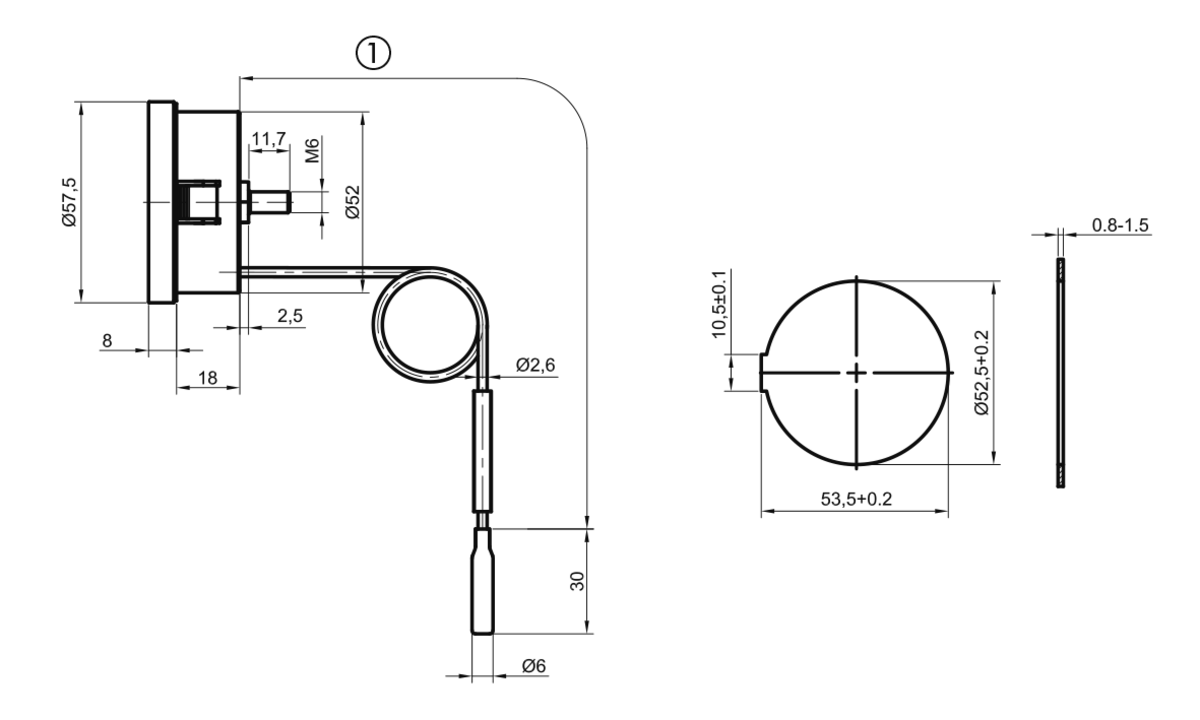

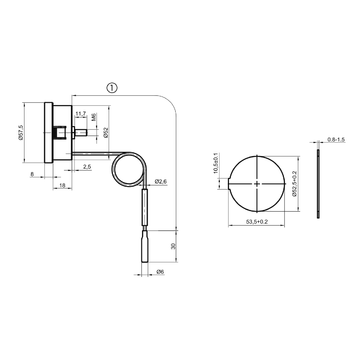

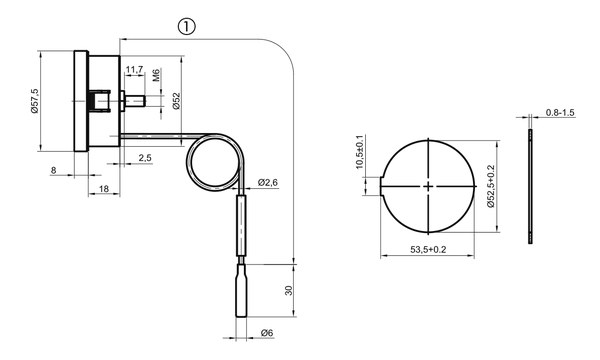

Typ THK 52
AFRISO
Typ THK 52
AFRISO
Maße (in mm)
  1. Kapillarlänge
